Miejsce pochodzenia:
Chiny
Nazwa handlowa:
YOUNGYOU
Orzecznictwo:
UL CE
Numer modelu:
YY-01-01-W2500-002
Skontaktuj się z nami
wideo

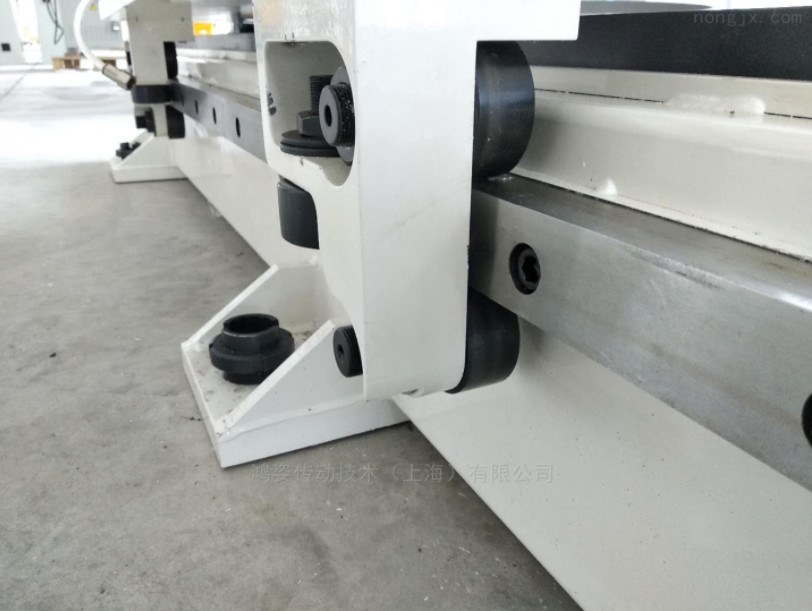

Automatycznie smarowana prowadnica rolkowa zmniejsza awaryjność i zwiększa żywotność
Definicja prowadnicy robota
Do pracy na wielu stanowiskach roboczych o dużej rozpiętości lub do wykonywania ciągłych i nieprzerwanych operacji obróbki różnych dużych elementów, takich jak korpus, skrzydła, łopaty turbin wiatrowych itp. na duże odległości (np. spawanie, natryskiwanie, inspekcja itp. ), konieczne jest zainstalowanie robota na ruchomej platformie oraz rozszerzenie i poszerzenie jego zasięgu działania poprzez dodanie „ruchomych kroków”.Ponieważ większość robotów przemysłowych jest 6-osiowych, ta ruchoma platforma ruchowa jest powszechnie określana jako „siódma oś robota”, w skrócie „siódma oś”.(Szyna prowadząca)
Funkcja szyny prowadzącej
Szyna prowadząca robota (siódma oś), znana również jako szyna ślizgowa, liniowa szyna prowadząca lub liniowa szyna ślizgowa, jest używana w liniowych ruchach posuwisto-zwrotnych.Ma wyższe obciążenie znamionowe niż łożyska liniowe i może wytrzymać pewien moment obrotowy.Może osiągnąć precyzyjny ruch liniowy z wysoką wydajnością i trwałością przy dużych obciążeniach.Stosowany do podtrzymywania i prowadzenia elementów, może poprawić elastyczność robota, rozszerzyć jego zakres roboczy oraz umożliwić robotowi stabilną pracę i poruszanie się.
O firmie
Nasza szyna prowadząca współpracowała z wieloma znanymi międzynarodowymi markami robotów, takimi jakABB KUKA FANUC Yaskawa UR.Firmy zajmujące się głównie paletyzacją, załadunkiem i rozładunkiem.Obciążenie szyny prowadzącej wynosi od500kg do 5000kg.Długość szyny prowadzącej jest dostosowana do potrzeb klientów.Ustaliliśmy, że robot ABB IRB6700 odpowiada 20 maszynom CNC, a szyna prowadząca o długości 50 m uzupełnia ruch posuwisto-zwrotny, załadunek i rozładunek robota.Liczba robotów jest znacznie zmniejszona, a koszty integracji są zaoszczędzone.
Nasza firma oferuje również roboty przemysłowe w bardzo korzystnych cenach do wspólnego składania zamówień w niższych cenach.
Witamy w Szanghaju w Chinach, aby zapoznać się z naszymi robotami i szynami!
Dostawa produktów firmy.
robota ABB
robota KUKA
robota Yaskawy
robota Fanuca
Robot UR
Kobot
Szyna prowadząca
Kobot wyprodukowany w Chinach
Szczegóły Produktu
| NIE | Nazwa | Marka/specyfikacja |
| 1 | Śledź ciało | YOUNGYOU/W=700mm,H=350mm,L=Zgodnie z wymaganiami kupującego |
| 2 | Reduktor planetarny | SHIMPO Japonia |
| 3 | prowadnica liniowa | HIWIN Tajwan HGH45 |
| 4 | Blok ślizgowy | HIWIN Tajwan HGH45 |
| 5 | Zębatka i zębnik | Chiny TaiWan YCC Przekładnia śrubowa |
| 6 | system smarowania | MŁODY 1L |
| 7 | Okładka ochronna | YOUNGYOU/Półzamknięty typ blaszany/Styl organowy |
| 8 | Elastyczny bufor o twardym ograniczeniu | MŁODY |
| 9 | Płyta montażowa robota | MŁODY/1200*1000*30mm |
| 10 | Płyta uziemiająca | MŁODY |
| 11 | Przeciągnij łańcuch | Produkt/W=200mm,H=45mm,R250mm |
| 12 | Kołnierz przyłączeniowy reduktora | MŁODY |
| 13 | Siłownik | ①połączenie osi zewnętrznej robota |
| ②Silnik serwo bez dźwigni | ||
| 14 | Śruba regulacyjna | Gwint M15 drobnozwojny |
| 15 | Czujnik limitu | Japonia Omron |

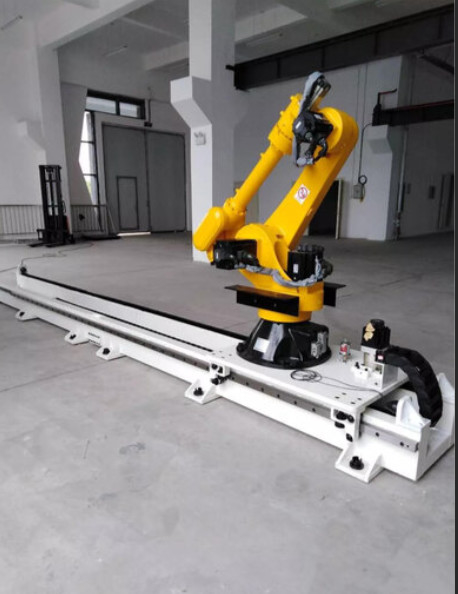

RENDERY PRODUKTU

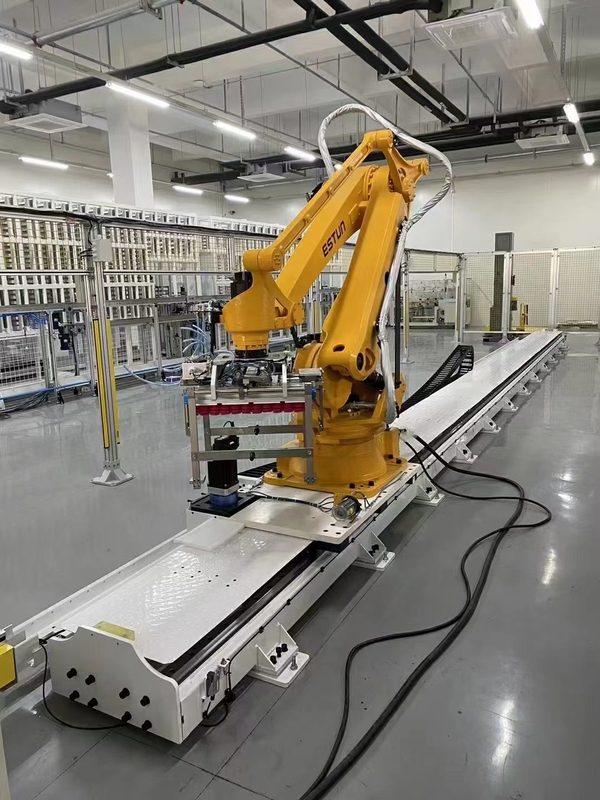

Schemat przypadku szyny prowadzącej
Marki, specyfikacje i parametry głównych podzespołów
Propozycje konfiguracji szyn prowadzących
